■ 概述
ZSHO气动O型切断球阀是一种转角为90°的旋转阀门，密封性能优良，流通力大，流阻系数小，结构简单，使用寿命长，便于维修。配用齿轮齿条式执行机构，具有结构简单、紧凑、性能优越、输出力矩大等特点。球阀分单作用和双作用两种型号。单作用的优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、航空、航天、造纸、给排水等控制领域中。
■ 主要技术参数和性能
|
公称通径DN |
DN8～450mm |
|
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300、JIS10、20K |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材质 |
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF3(M)、CF8(M) |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
|
防爆级组 |
d11BT4(d2c4)（可供普通型、防爆型二种规格） |
|
电磁阀电源 |
220VAC、24VDC |
|
气源压力MPa |
0.4～0.7MPa |

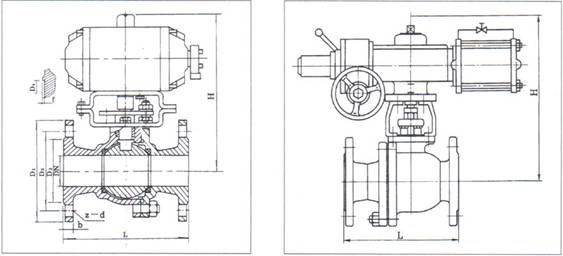

■ 外形尺寸
■ ZSHO-1.6精气动O型切断球阀外形及连接尺寸
|
公称压力 |
公称通径 |
L |
D1(Ф) |
D2(Ф) |
D3(Ф) |
b |
H |
z-d |
执行器型号 |
|
1.6 |
15 |
130 |
95 |
65 |
45 |
14 |
220 |
4-Ф14 |
ZGH65(B) |
|
20 |
140 |
105 |
75 |
55 |
14 |
223 |
4-Ф14 |
||
|
25 |
150 |
115 |
85 |
65 |
14 |
230 |
4-Ф14 |
||
|
32 |
165 |
135 |
100 |
78 |
16 |
268 |
4-Ф18 |
||
|
40 |
180 |
145 |
110 |
85 |
16 |
295 |
4-Ф18 |
ZGH80(B) |
|
|
50 |
200 |
160 |
125 |
100 |
16 |
318 |
4-Ф18 |
||
|
65 |
220 |
180 |
145 |
120 |
18 |
325 |
4-Ф18 |
||
|
80 |
250 |
195 |
160 |
135 |
20 |
425 |
8-Ф18 |
ZGH120(B) |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
498 |
8-Ф18 |
||
|
125 |
320 |
245 |
210 |
185 |
22 |
580 |
8-Ф18 |
ZGH140(B) |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
630 |
8-Ф18 |
||
|
200 |
400 |
335 |
295 |
265 |
26 |
650 |
8-Ф23 |
ZGH220(B) |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
- |
12-Ф23 |
||
|
300 |
610 |
460 |
410 |
375 |
30 |
- |
12-Ф25 |
ZGH200(B) |
|
|
350 |
686 |
520 |
471 |
435 |
34 |
- |
12-Ф25 |
||
|
400 |
762 |
580 |
525 |
485 |
36 |
- |
12-Ф25 |
||
|
450 |
864 |
640 |
585 |
545 |
40 |
- |
16-Ф30 |
■ ZSHO-6.4精气动O型切断球阀外形及连接尺寸
|
公称压力 |
公称通径 |
L |
D1(Ф) |
D2(Ф) |
D3(Ф) |
D4(Ф) |
b |
f |
H |
z-d |
执行器型号 |
|
6.4 |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4 |
249 |
4-Ф14 |
ZGH65(B) |
|
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4 |
252 |
4-Ф18 |
||
|
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4 |
265 |
4-Ф18 |
||
|
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4 |
265 |
4-Ф23 |
||
|
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4 |
295 |
4-Ф23 |
ZGH100(B) |
|
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4 |
322 |
4-Ф23 |
||
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
4 |
392 |
4-Ф23 |
ZGH140(B) |
|
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
4 |
498 |
8-Ф23 |
||
|
100 |
406 |
250 |
200 |
168 |
150 |
32 |
4.5 |
513 |
8-Ф25 |
||
|
125 |
455 |
295 |
240 |
202 |
176 |
36 |
4.5 |
- |
8-Ф30 |
ZGH300(B) |
|
|
150 |
495 |
340 |
280 |
240 |
204 |
38 |
4.5 |
- |
8-Ф34 |
||
|
200 |
597 |
405 |
345 |
300 |
260 |
44 |
4.5 |
- |
8-Ф34 |
||
|
250 |
673 |
470 |
400 |
352 |
313 |
48 |
4.5 |
- |
12-Ф41 |
||
|
300 |
762 |
530 |
460 |
412 |
364 |
54 |
4.5 |
- |
12-Ф41 |
||
|
350 |
825 |
595 |
525 |
475 |
422 |
60 |
5 |
- |
12-Ф41 |
||
|
400 |
902 |
670 |
585 |
525 |
474 |
66 |
5 |
- |
12-Ф48 |
