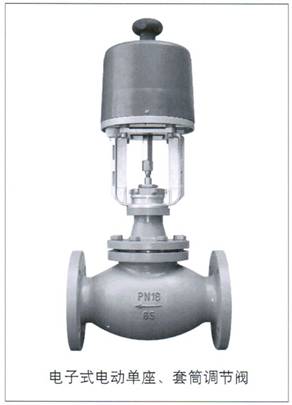

■ 概述
ZAZP、ZAZM型电动单座、套筒调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa；使用温度范围由40℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种。前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
■ 特点
·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
·可调范围大，固有可调比为50，流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好。套筒互换性强，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈。可提高自动调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，杜绝流体外漏。
■ 主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
垫片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
推杆、衬套：2Cr13
波纹管：1Cr18Ni9Ti
■ 主要技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
|||||||||||
|
公称压力P(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||||
|
固有可调比 |
50 |
||||||||||||||
|
允许 |
单座 |
硬密封：Ⅳ级 软密封：Ⅵ级 |
|||||||||||||
|
套筒 |
硬密封：Ⅱ级 软密封：Ⅳ级 |
||||||||||||||
|
工作温度t(℃) |
-20～200、-40～250、-40～450、-60～450 |
||||||||||||||
|
信号范围(mA.DC) |
0～10、4～20 |
||||||||||||||
|
作用方式 |
电关式、电开式 |
||||||||||||||
|
使用环境温(℃) |
电动调节阀：-20～70℃、伺服放大器：0～50℃ |
||||||||||||||
|
使用环境湿度 |
电动调节阀：≤95％、伺服放大器：≤85％ |
||||||||||||||
|
电源电压 |
220V、50Hz、380V、50Hz |
||||||||||||||
* 本产品性能指标贯彻GB/T4213-92。
■ 配套用电动执行机构有关技术参数
|
公称通径DN(mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
电动执行 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
电子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
电动执行 |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
|
电子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
全行程 |
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
电子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率 |
普通型 |
28 |
35 |
|||||||||
|
电子型 |
6 |
15 |
25 |
40 |
||||||||
* 表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
■ 允许压差
电动单座调节阀允许压差表 (单位：MPa)
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
10 |
12 |
15 |
20 |
|||||||||||
|
400 |
3.90 |
2.71 |
1.71 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
||||||
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
||||||
|
6000 |
1.38 |
0.91 |
0.54 |
|||||||||||
|
6400 |
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
||||||||
|
8000 |
0.50 |
0.34 |
0.19 |
|||||||||||
|
16000 |
0.98 |
0.68 |
0.38 |
|||||||||||
电动套筒调节阀允许压差表(单位：MPa)
|
公称通径 (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
||||||
|
2000 |
6.40 |
6.40 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
||||||
|
6000 |
6.40 |
6.40 |
6.40 |
||||||||
|
6400 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|||||
|
8000 |
6.40 |
6.28 |
4.59 |
||||||||
|
16000 |
6.40 |
6.40 |
6.40 |
* 允许压差值若大于公称压力，则取公称压力值。
■ 主要性能指标
|
序号 |
项目 |
单座阀 |
套筒阀 |
|
1 |
基本误差(％) |
±2.5 |
|
|
2 |
回差(％) |
2.0 |
|
|
3 |
死区(％) |
3.0 |
|
|
4 |
额定行程偏差(％) |
+2.5 |
|
|
5 |
额定流量系数偏差(％) |
+10 |
|
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中规定的斜率偏差 |
|

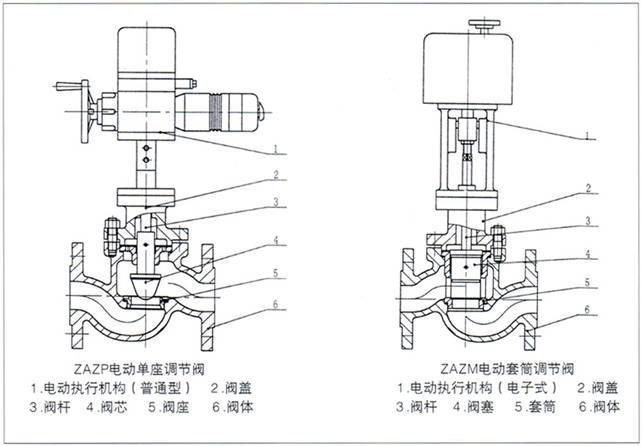

■ 基本结构

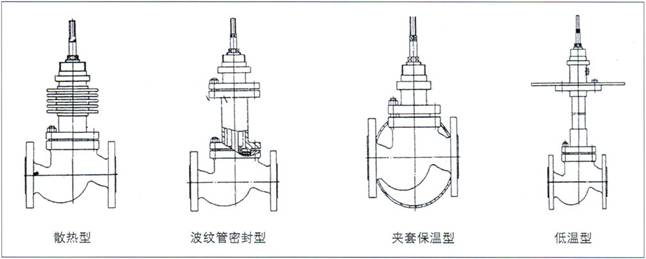

■ 阀体及上阀盖型式

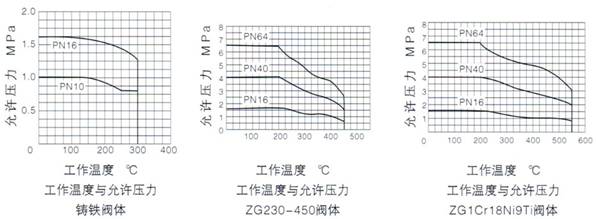

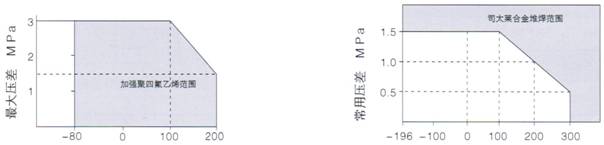

■ 阀体及阀芯材料选择
■ 外形尺寸及重量

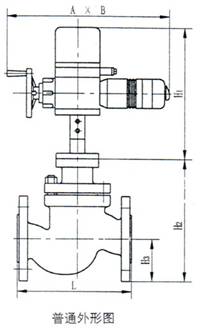

普通型（单位：mm）
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
|||||||||
|
B |
230 |
230 |
260 |
|||||||||
|
H1 |
490 |
540 |
625 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H3 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
重量(kg) |
PN16 |
50 |
52 |
54 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
|

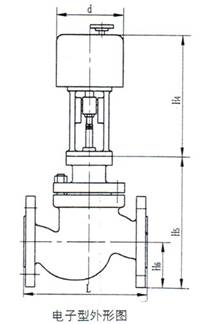

电子型（单位：mm）
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
d |
φ155 |
φ162 |
φ170 |
|||||||||
|
H4 |
290 |
325 |
380 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H5 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H6 |
53 |
58 |
70 |
75 |
82 |
92 |
100 |
110 |
125 |
142 |
170 |
|
|
重量 |
PN16 |
10 |
12 |
15 |
17 |
18 |
34 |
87 |
54 |
76 |
79 |
100 |
|
PN64 |
13 |
16 |
19 |
26 |
27 |
43 |
110 |
85 |
120 |
125 |
150 |
|
■ 连接尺寸及标准
·法兰标准：铸铁法兰按GB4216-84
铸钢法兰按GB9113-88
·法兰密封面型式：PN10、PN16为凸面；
PN40、PN64为凹凸面、阀体为凹面。
·结构长度：按GB12221-89标准
·夹套保温型夹套载热体接口：对焊φ18×4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、JPI等标准。
■ 订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求

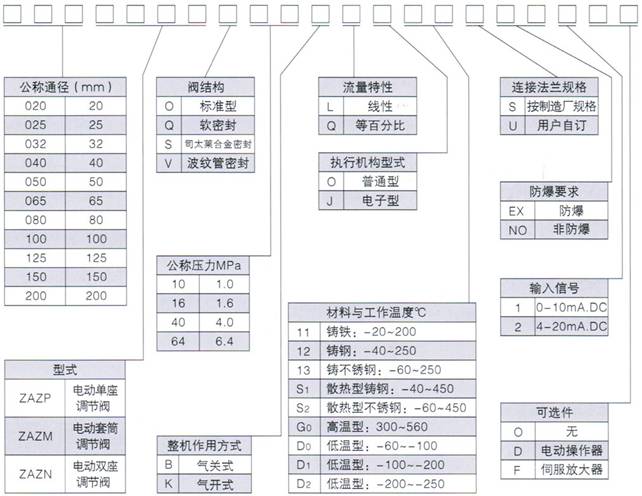

■ 型号
例
100ZAZM040KQJ12SNO2DF表示阀口径为100mm的电动套筒调节阀，标准型阀结构，公称压力4.0MPa，电开式，流量特性等百分比，电子式执行机构，铸钢阀体，连接法兰按制造厂规格，无防爆要求，输入信号4～20mA.DC，配电动操作器，伺服放大器。
