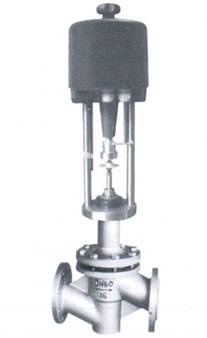

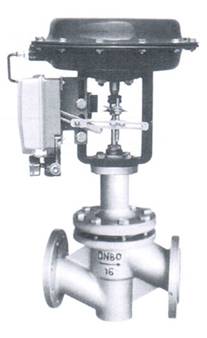

■ 概述
衬四氟单座调节阀由气(电)动执行机构和耐腐蚀单座直通阀体两部分组成,由于其接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚四氟乙丙烯(F46)并在阀杆部位使用聚四氟乙烯波纹管密封,杜绝了介质的泄漏。
广泛适用于化工、石油、冶金、医药、电力等行业,对酸、碱等强腐蚀、剧毒、易发挥的介质进行自动控制。




■ 特点
		·具有很强的耐腐蚀性能,在阀体内腔、阀芯、阀座、阀杆部位均包覆3mm厚的聚全四氟乙丙烯(F46),能抗所有(浓硫酸、强碱和王水)的腐蚀。
·密封性能好,采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏;
·泄漏量小,由于阀芯、阀座是软密封,故泄漏量可达到国家Ⅵ级标准;
·可采用气动、电动两种执行机构,气动执行机构配多弹簧执行机构体积小、重量轻、输出力大、调节精度高;电子式执行机构无需伺服放大器,调节精度高;

■ 主要技术参数
|
					 公称通径DN(mm)  |

					 G¾″  |

					 20  |

					 25  |

					 32  |

					 40  |

					 50  |

					 65  |

					 80  |

					 100  |

					 150  |
			|||||||||
|

						额定流量  |

					 等百分比  |

					 8  |

					 12  |

					 20  |

					 32  |

					 50  |

					 70  |

					 100  |

					 240  |
			||||||||||
|
					 直线  |

					 0.08  |

					 0.12  |

					 0.20  |

					 0.32  |

					 0.50  |

					 0.80  |

					 1.2  |

					 2  |

					 3.2  |

					 5  |

					 10  |

					 16  |

					 25  |

					 38  |

					 63  |

					 80  |

					 120  |

					 300  |
			|
|
					 气动执行 机构型号  |

					 正作用  |

					 PM280B  |

					 PM400B  |

					 PM600B  |

					 PM1000B  |
			||||||||||||||
|
					 反作用  |

					 PM280K  |

					 PM400K  |

					 PM600K  |

					 PM1000K  |
			|||||||||||||||
|
					 电动执行机构型号  |

					 361LSA、361LSB  |

					 361LSB、361LSC  |
			|||||||||||||||||
|
					 额定行程L(mm)  |

					 10、16  |

					 25  |

					 40  |

					 60  |
			|||||||||||||||
|
					 膜片有效面积Ae(cm2)  |

					 280  |

					 400  |

					 600  |

					 1000  |
			|||||||||||||||
|
					 公称压力PN(MPa)  |

					 1.0、1.6  |
			||||||||||||||||||
|
					 固有流量特性  |

					 等百分比、直线  |
			||||||||||||||||||
|
					 固有可调比R  |

					 50  |
			||||||||||||||||||
|
					 信号范围Pr(kPa)  |

					 20~100、40~200、80~240  |
			||||||||||||||||||
|
					 气源压力Ps(MPa)  |

					 0.14、0.25、0.28、0.40  |
			||||||||||||||||||
|
					 电动执行机构电源  |

					 220V50Hz、380V50Hz(可选)  |
			||||||||||||||||||
|
					 输入信号  |

					 4~20、0~10mA.DC及其它控制信号  |
			||||||||||||||||||
|
					 泄漏量等级  |

					 Ⅳ级、Ⅴ级、Ⅵ级  |
			||||||||||||||||||
■ 主要性能指标
|
					 序号  |

					 项目  |

					 气动调节阀  |

					 电动调节阀  |
			|||
|
					 不带定位器  |

					 带定位器  |
			|||||
|
					 1  |

					 基本误差(%)  |

					 ±2.5  |

					 ±1  |

					 ±1.2  |
			||
|
					 2  |

					 回差(%)  |

					 3  |

					 1  |

					 1.0  |
			||
|
					 3  |

					 死区(%)  |

					 3  |

					 0.4  |

					 0.8  |
			||
|
					 4  |


						始终点  |

					 气/电开  |

					 始点  |

					 ±2.5  |

					 ±1  |

					 ±1  |

|
					 终点  |

					 ±5  |
			|||||
|
					 气/电关  |

					 始点  |

					 ±5  |
			||||
|
					 终点  |

					 ±2.5  |
			|||||
|
					 5  |

					 额定行程偏差(%)  |

					 +2.5  |

					 +2.5  |

					 +2.5  |
			||

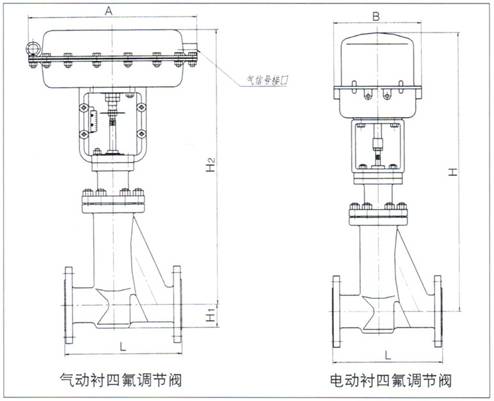

■ 外形尺寸及重量



|
					 公称通径  |

					 20  |

					 25  |

					 32  |

					 40  |

					 50  |

					 65  |

					 80  |

					 100  |

					 125  |

					 150  |

					 200  |

|
					 L  |

					 180  |

					 185  |

					 200  |

					 220  |

					 250  |

					 275  |

					 300  |

					 350  |

					 486  |
				||
|
					 A  |

					 φ282  |

					 φ308  |

					 φ394  |

					 φ498  |
			|||||||
|
					 B  |

					 φ225  |

					 φ225  |

					 φ310  |

					 φ310  |
			|||||||
|
					 H  |

					 430  |

					 430  |

					 510  |

					 510  |

					 520  |

					 650  |

					 650  |

					 660  |

					 810  |

					 860  |

					 900  |

|
					 H1  |

					 65  |

					 70  |

					 80  |

					 71  |

					 88  |

					 102  |

					 140  |

					 170  |

					 180  |

					 190  |

					 200  |

|
					 H2  |

					 390  |

					 390  |

					 450  |

					 450  |

					 460  |

					 590  |

					 590  |

					 600  |

					 730  |

					 780  |

					 820  |
